電纜是電力工程中重要的組成部分，其質量直接影響著電力系統的安全和可靠性。為了保障電纜的品質，需要進行全面的品質檢測。那么電纜品質檢測標準及方法有哪些？有沒有專業第三方檢測機構推薦？本文將為大家詳細介紹，并附上正規電纜品質檢測報告案例。

電纜品質檢測標準

電纜品質檢測標準是電纜品質檢測的基石，它規定了電纜在制造、使用過程中應達到的各項性能指標。國內電纜品質檢測標準主要包括：

GB/T 9327-2008 《額定電壓35kV(Um=40.5kV)及以下電力電纜導體用壓接式和機械式連接金具試驗方法和要求》

GB/T 5023.2-2008 《額定電壓450/750V及以下聚氯乙烯絕緣電纜 第2部分:試驗方法》

GB/T 5013.2-2008 《額定電壓450/750V及以下橡皮絕緣電纜 第2部分:試驗方法》

GB/T 4909.3-2009 《裸電線試驗方法 第3部分:拉力試驗》

GB/T 3048.2-2007 《電線電纜電性能試驗方法 第2部分:金屬材料電阻率試驗》

GB/T 2951.21-2008 《電纜和光纜絕緣和護套材料通用試驗方法 第21部分:彈性體混合料專用試驗方法--耐臭氧試驗--熱延伸試驗--浸礦物油試驗》

GB/T 17650.2-1998 《取自電纜或光纜的材料燃燒時釋出氣體的試驗方法 第2部分:用測量pH值和電導率來測定氣體的酸度》

GB/T 18380.12-2022 《電纜和光纜在火焰條件下的燃燒試驗 第12部分：單根絕緣電線電纜火焰垂直蔓延試驗　1 kW 預混合型火焰試驗方法》

GB/T 2951.1-1997 《電纜絕緣和護套材料通用試驗方法 第1部分:通用試驗方法 第1節:厚度和外形尺寸測量--機械性能試驗》

YD/T 901-2018 《通信用層絞填充式室外光纜》

GB/T 5441-2016 《通信電纜試驗方法》

GB/T 3048.5-2007 《電線電纜電性能試驗方法 第5部分:絕緣電阻試驗》

TB/T 2476.1-2017 《鐵路信號電纜 第1部分：一般規定》

GB/T 2951.13-2008 《電纜和光纜絕緣和護套材料通用試驗方法 第13部分:通用試驗方法--密度測定方法--吸水試驗--收縮試驗》等。

這些標準涵蓋了阻燃、耐火試驗、電壓試驗、外形尺寸、橢圓度、電纜外徑、絕緣厚度、護套厚度、導體電阻、絕緣電阻、電阻、導體拉力、交流電壓等多個方面。在電纜品質檢測過程中，必須嚴格按照相關標準進行檢測，以確保電纜的品質達到要求。

電纜品質檢測方法

電纜品質檢測方法主要包括外觀檢測、尺寸檢測、結構檢測和常規檢測項目。

外觀檢測：主要檢查電纜表面是否圓整光潔，有無毛刺、裂紋、斑點、油污等影響正常運行的缺陷和雜質。同時，還要檢查電纜的腐蝕度、氧化程度是否符合要求。

尺寸檢測：包括外徑、厚度、偏心度、扇形高度、節距、截面和密度等相關檢測。需抽樣檢測絕緣層厚度和線徑的直徑，確保各項尺寸指標符合標準要求。

結構檢測：分為斷面檢測、護層檢測、纜芯結構檢測和絕緣線芯檢測。結構檢測是外觀檢測和尺寸檢測相結合的終檢，既要確保外觀無缺陷，又要保證尺寸大致無誤。

常規檢測項目：包括阻燃、耐火試驗、電壓試驗、導體電阻率、耐壓強度等。這些項目能夠全面評估電纜的性能指標，確保電纜在使用過程中具有良好的安全性和可靠性。

電纜品質第三方檢測機構

電纜品質檢測一般由專業第三方檢測機構進行，如老牌國家級檢測單位-中鋼國檢，是質檢總局首批批準成立的第三方公正性技術檢驗機構，擁有CAL、CMA、CNAS、ILAC、SCS等資質證書。目前在全國范圍內開辦了十多個分公司，34處辦事處，可以提供全面的電線電纜檢測服務，檢測周期短，一般3-7天即可出具正規檢測報告。該機構的電線電纜檢測范圍廣泛，涵蓋了各種類型的電線電纜，能夠?yàn)榭蛻籼峁┤轿弧I(yè)的電纜品質檢測服務。

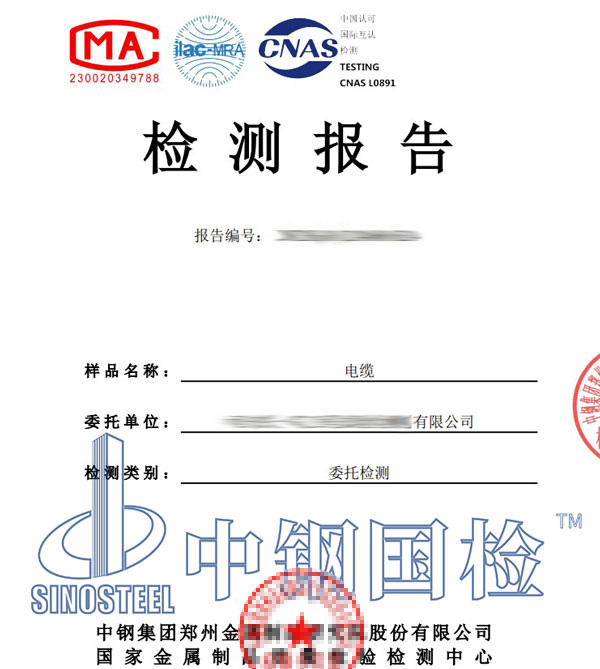

電纜品質檢測報告

中鋼國檢作為老牌第三方檢測機構，服務行業近40年，其擁有非常豐富的電纜品質檢測經驗，下面是某單位委托中鋼國檢做的電纜品質檢測，客戶送檢了40米樣品，共委托了17項檢測項目指標，詳細內容如下：

樣品名稱：電纜

規格型號：FSY-FZ-WDZB1- YJY63 26/35kV 1×150

樣品數量：40m

代表數量：21110m

檢測類別：委托檢測

檢測標準依據：1.GB/T 4909.2-2009《裸電線試驗方法 第 2 部分:尺寸測量》;

2.GB/T 12706.3-2020《額定電壓 1kV(Um=1.2 kV)到 35kV(Um=40.5 kV)擠包絕緣電 力電纜及附件 第 3 部分：額定電壓 35kV(Um=40.5kV)電纜》;

3.GB/T 31248-2014《電纜或光纜在受火條件下火焰蔓延、熱釋放和產煙特性的試驗 方法》;

4.GB/T 17651.2-2021《電纜或光纜在特定條件下燃燒的煙密度測定第 2 部分:試驗 程序和要求》;

5.GB/T 18380.12-2022《電纜和光纜在火焰條件下的燃燒試驗 第 12 部分：單根絕 緣電線電纜火焰垂直蔓延試驗　1 kW 預混合型火焰試驗方法》。

判定依據：1.GB/T 12706.3-2020《額定電壓 1kV(Um=1.2 kV)到 35kV(Um=40.5 kV)擠包絕緣電 力電纜及附件 第 3 部分：額定電壓 35kV(Um=40.5kV)電纜》;

2.GB 31247-2014《電纜及光纜燃燒性能分級》。

檢測項目：1.導體截面積，2.導體電阻，3.電壓試驗，4.絕緣厚度，5.護套厚度，6.燃燒性能：火 焰蔓延，7.燃燒性能：熱釋放速率峰值，8.燃燒性能：受火 1200s 內的熱釋放總量，9. 燃燒性能：燃燒增長速率指數，10.燃燒性能：產煙速率峰值，11.燃燒性能：受火 1200s 內的產煙總量，12.燃燒性能：煙密度(最小透光率)，13.燃燒性能：垂直火焰蔓 延，14.老化前斷裂伸長率：絕緣，15.老化前斷裂伸長率：護套，16.老化前抗張強度： 絕緣，17.老化前抗張強度：護套。

主要儀器設備：1.直流數字電阻測試儀(檢 J305);2.阻燃性能綜合燃燒試驗箱(檢 J409);3.全智能型影 像儀(檢J345);4.智能高壓控制試驗臺(檢J332);5.電線電纜熱釋放試驗裝置(檢J430);6. 微機控制多工位電子萬能試驗機(檢 G024)。

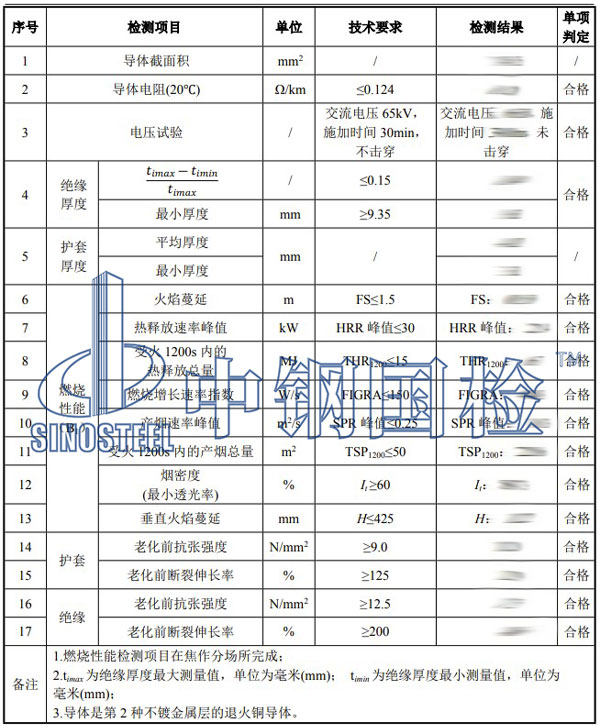

檢測項目結果：

檢測結論：送檢樣品所檢項目中導體截面積、護套厚度只給實測結果不判定，其余檢測項目符合 GB/T 12706.3-2020、GB 31247-2014 標準要求。

以上就是中鋼國檢根據客戶委托的樣品檢測項目結果，出具的電纜品質第三方檢測報告，報告加蓋了相關資質印章，具備法律效力，在中鋼國檢官網和國家質量監督總局均線上可查，全國認可，用途廣泛。

總之，電纜品質檢測是確保電纜安全穩定運行的關鍵環節。選擇專業的檢測機構如中鋼國檢進行電纜品質檢測，可以為客戶提供高質量的檢測服務。并且中鋼國檢檢測服務覆蓋全國，各個地區客戶可就近選擇檢測站和實驗室。同時，中鋼國檢支持郵寄、上門取樣和現場檢測等多個送檢方式，線上委托，檢測方便快捷，一般3-7天即可出具正規檢測報告。若您有電纜品質檢測或其他檢測需求，均可隨時咨詢中鋼國檢，與工程師溝通具體的檢測樣品及檢測項目指標，并獲取優惠報價。

　　以上《電纜品質檢測標準 電纜品質檢測方法》內容由中鋼國檢張工整理，檢測事宜請聯系工程師。
